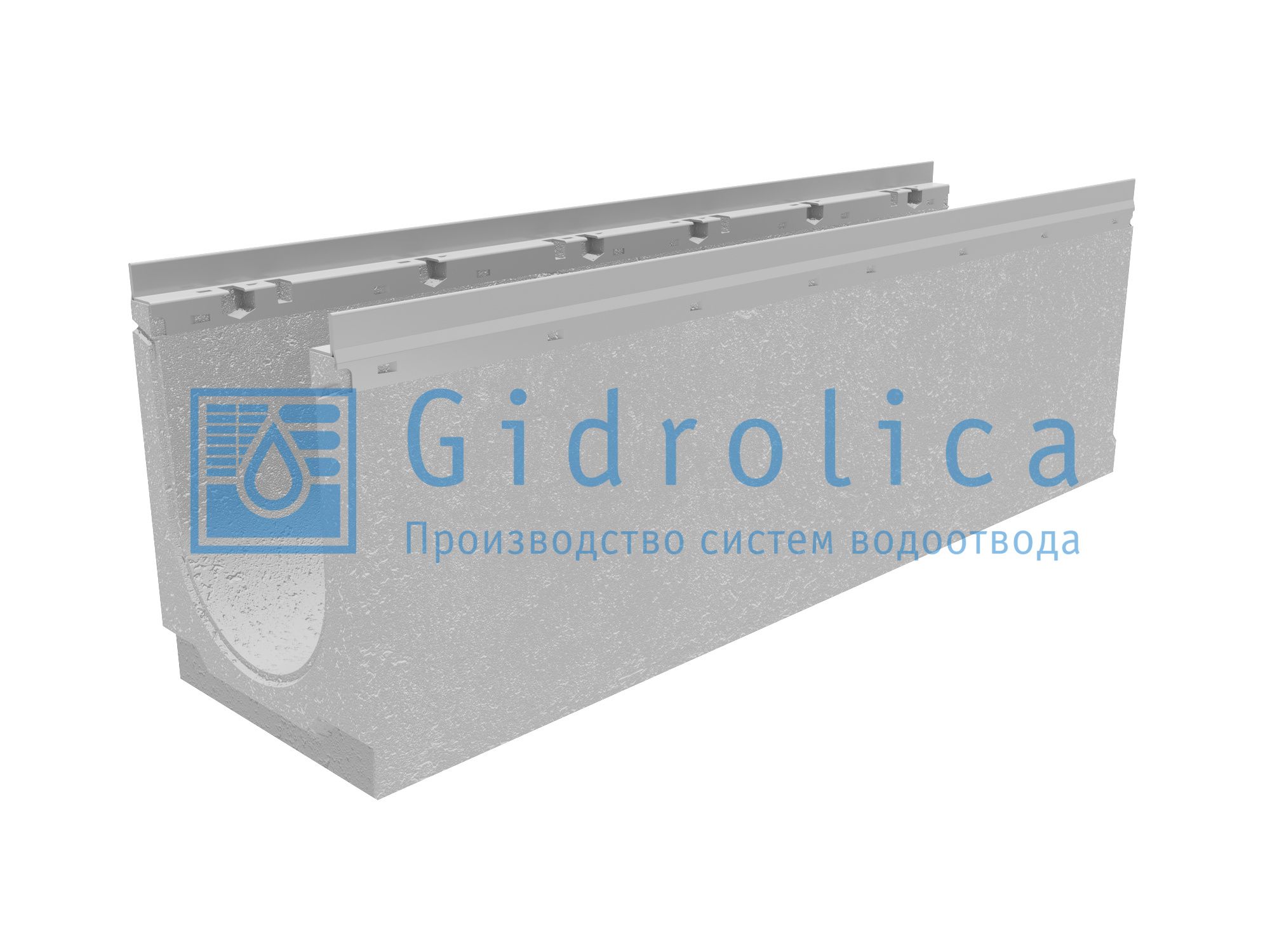

Лоток водоотводный бетонный коробчатый (СО-200 мм), с оцинкованной насадкой, с уклоном 0,5% КUу 100.26,3 (20).31,5(26) - BGU-Z, № 7

Расчет ливневой канализации в России ведут по СП 32.13330.2018, и ключевой параметр — период однократного превышения расчетной интенсивности дождя. Для жилых кварталов это обычно 0,5–1 год, для магистральных территорий — 2–3 года. Чем выше требуемая надежность системы, тем больше должен быть запас по живому сечению лотка. Внутренняя высота 260 мм при ширине канала 200 мм дает сечение, достаточное для работы с расчетным расходом без выхода на режим полного наполнения.

Режим полного наполнения — состояние, которого в проектировании принято избегать. При нем гидравлическое сопротивление резко возрастает, а любое частичное засорение немедленно приводит к переливу. Секция с запасом по высоте продолжает пропускать расчетный расход даже при 20–30% заиливания дна — и именно здесь заводской уклон 0,5% и увеличенная глубина работают в связке.

С точки зрения монтажа №7 укладывают туда, где трасса лотка проходит через низкие точки рельефа или принимает сток сразу с нескольких направлений. Наружная высота 315 мм требует чуть более глубокой траншеи по сравнению с предыдущими номерами линейки, но это заложено в проект на этапе вертикальной планировки.

Секция совместима со всеми элементами серии BGU-Z по профилю стыка — переходные элементы при сборке комбинированных линий не нужны.
